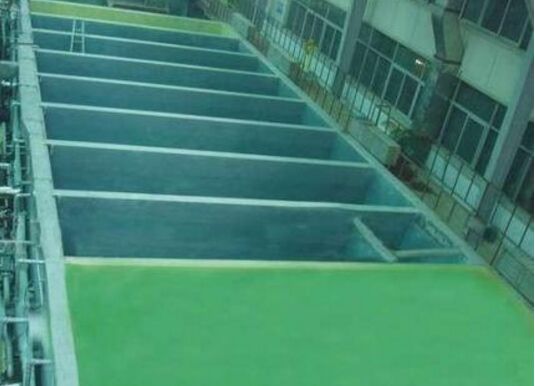

玻璃钢防腐工程衬里从基层角度来分，可分为钢基层衬玻璃钢和混凝土衬玻璃钢，这两种玻璃钢对基层的要求、胶结料配方、施工方法、施工间隔、玻璃钢结构、及养护都有所不同。玻璃钢具有优良的物理性能，玻璃钢的比重通常在1.8-2.1之间,是钢材的1/4---1/5，比钢、铸铁、塑料性能优越，玻璃钢的热膨胀系数与钢大体相当，而热传导系数只有钢的O.5％，而且玻璃钢的最大的优点是它耐化学腐蚀性能，使用寿命长。玻璃钢具有特殊的耐化学腐蚀性能，在储存腐蚀性介质时，玻璃钢比其它材料有无法比拟的优越性，可以耐多种酸、碱、盐和有机溶剂。玻璃钢设计灵活，它可以根据不同使用条件，采用不同的防腐施工方案，以适应不同的要求。通过防腐层树脂选取、结构层厚度来调整不同的介质与载荷。

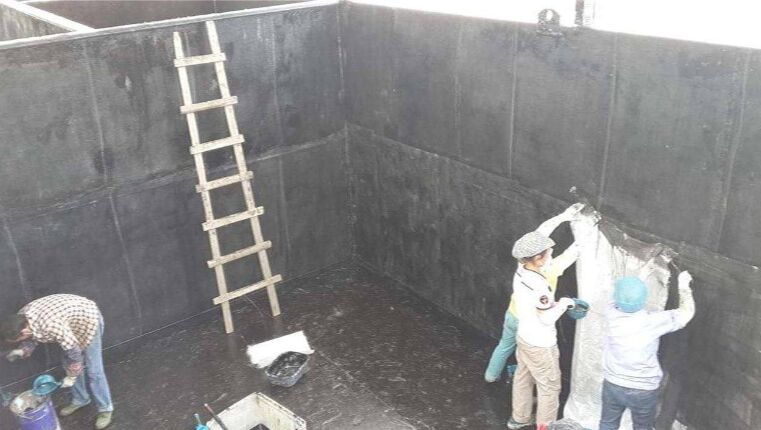

玻璃钢防腐工程基层处理要求：玻璃钢防腐工程的优点是它耐化学腐蚀性能，使用寿命长。玻璃钢具有特殊的耐化学腐蚀性能，在储存腐蚀性介质时，玻璃钢比其它材料有无法比拟的优越性，防腐工程基层表面处理方法主要包括一下十个步骤：

　　1、基层必须坚固、密实；强度必须进行检测井应符合设计要求。严禁有地下水渗漏、不均匀沉陷。不得有起砂、脱壳、裂缝、蜂窝麻面等现象。

　　2、基层表面应平整，其平整度应采用2m直尺检查，并应符合下列规定：

　　3、当防腐蚀面层厚度不小于5mm时，允许空隙不应大于4mm。

　　4、当防腐蚀面层厚度小于5mm时，允许空隙不应大于2mm。

　　5、基层必须干燥，在深度为20mm的厚度层内，含水率不应大于6％；当采用湿固化型材料时，含水事可不受上述限制，但表面不得有渗水、浮水及积水；当设计对湿度有特殊要求时，应按设计要求进行施工。

　　6、基层坡度必须进行检测井应符合设计要求，其允许偏差应为坡长的土0.2％，偏差值不得大于30mm。

　　7、承重及结构件等重要混凝上浇筑宜采用大型清水模板一次制成。当采用钢模板时，选用的脱模剂不应污染基层。

　　8、玻璃钢施工基层表面进行块材铺砌施工时，基层的阴阳角应做成直角，进行其他种类防腐蚀施工时，基层的阴阳角应做成斜面或圆角。

　　9、经过养护的基层表面，不得有白色析出物。

　　10、基层表面必须洁净。
